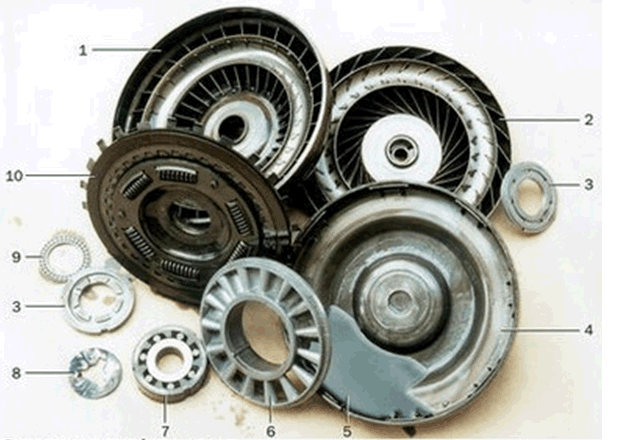

Детали гидротрансформатора:
- насосное колесо;
- турбинное колесо;
- крышки муфты свободного хода;
- часть корпуса гидротрансформатора;
- остатки рабочей жидкости с продуктами механического износа деталей;
- колесо реактора;
- муфта свободного хода реактора;
- упорная шайба турбинного колеса;
- упорный подшипник реактора;
- поршень блокировки гидротрансформатора.
Обращать внимание на гидротрансформатор и его ремонт стоит, как на неотъемлемую часть трансмиссии, нередко пренебрежительное отношение к трансформатору и системе охлаждения приводит к выходу из строя трансмиссии, грязь которая не удалялась в процессе эксплуатации попадает в трансмиссию и попадает на поверхности упорных шайб и втулок. При засорении масляного радиатора, может произойти общий перегрев трансмиссии. Стоит следить за состоянием трансформатора, поскольку он имеет сварную конструкцию и является дорогим элементом, чтобы определить требуется ли его замена или ремонт можно отложить.
Осмотр трансформатора
Проблемы при которых замена необходима:
- Поломка внутри трансформатора: выход из строя упорного подшипника или упорной шайбы, появление люфта между элементами трансформатора;
- Разрушены ролики муфты свободного хода реактора;
- Появление зазубрин на ступице или ее повреждение могут вызывать повреждение переднего насоса или поломку втулки;
- Внешние утечки через трещины в сварном шве ступицы;
- Имеются нарушения или повреждения направляющего пояска трансформатора;
- Перегрев трансформатора приводит к его посинению.
